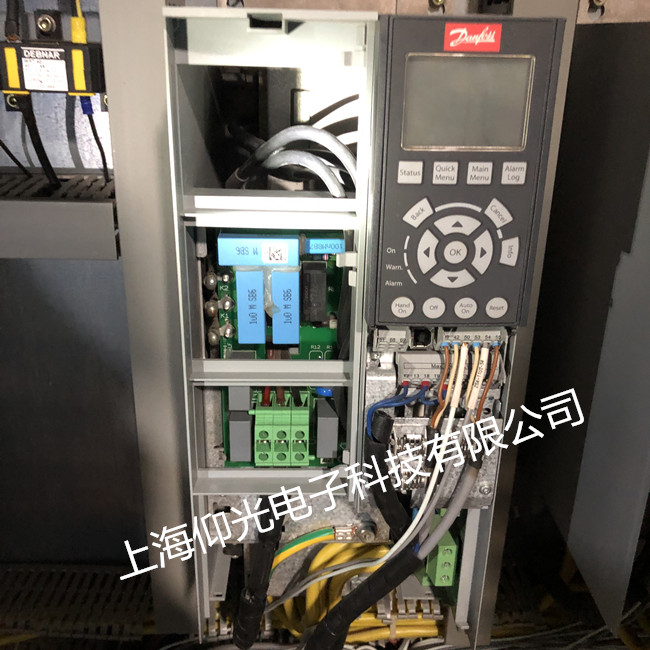

丹佛斯變頻器常見故障維修
變頻器過熱
變頻器過熱是我們平時會碰到的個故障,首先就要想到散熱風扇是否運轉，丹佛斯在風扇控制上采用了on/off控制方式，通過溫度傳感器采樣溫度信號，用斬波電路調整輸出電壓達到控制風扇轉速的目的，即省了電，又延長了風扇的壽命。其次我們也要檢查散熱通道是否暢通，有無堵塞現象。對于大功率45kw以上的變頻器在安裝上一定要注意機器必須安裝在平整 ，垂直無間隔物的表面。欠壓故障
丹佛斯變頻器也會產生欠壓故障，當出現欠壓故障時,我們首先應該檢查輸入電源是否缺相,假如輸入電源沒有問題那我們就要檢查整流回路是否有問題，丹佛斯小功率37kw以下的變頻器采用的是單個的全橋不可控整流器，而45kwl以上的變頻器則采用了半控全橋整流，整流橋缺相可能導致欠壓報警。對于小功率機器預充電回路接觸器有問題也有可能導致欠壓報警。如果六個整流二極管中有部分因損壞而短路，整流后的電壓將下降，對于整流器件和晶閘管的損壞，應注意檢查，及時更換。
丹佛斯變頻器常見故障分析及維修：
1：丹佛斯 VLT2900 報 ERR15 (內部電源故障）
內 部的開關電源提供四路電源。分別是兩路 +5VDC,+24VDC,+18VDC 。其中 +5VDC 用作系統控 制電源，如： CPU、邏輯電路等， +24VDC 電源用作 風扇制冷、 +18VDC 電源用作產生觸發電源，開關 電源產生的 +18VDC ，該路電源是用來提供產生 +15VDC 和內部驅動電路電源，只要這兩方面任意 一方面出問題，變頻器就會檢測到電源不穩定，發 出指令停止工作，向控制卡 CPU 發出故障鎖定指令， 操作面板顯示 Err15 。 檢測 18V 經 LM317 調節成 15V 送至驅動經 175Z1775 供電 后面短路拉低 15V
2: ERR29——過熱
過熱，也是我們平時會碰到的一個故障。那我們首 先會想到散熱風扇是否運轉，丹佛斯在風扇控制上采用了 on/off 控制方式，通過溫度 傳感器采樣溫度信號，用斬波電路調整輸出電壓達到控制風扇轉速的目的，即省了電， 又延長了風扇的壽命。其次我們也要檢查散熱通道是否暢通，有無堵塞現象。對于大 功率 45kw 以上的變頻器在安裝上一定要注意機器必須安裝在平整，直無間隔物的 表面，原因在于丹佛斯變頻器出廠時不提供背板，所以風道是敞開的，不利于散熱， 我們發現很多丹佛斯變頻器過熱都是由于安裝問題而導致的。
3、 ERR8—欠壓故障
欠壓故障，當出現欠壓故障時，我們首先應該檢查輸入電源是否缺相，假如輸入電源 沒有問題那我們就要檢查整流回路是否有問題，丹佛斯小功率 37kw 以下的變頻器采 用的是單個的全橋不可控整流器，而 45kw 以上的變頻器則采用了半控全橋整流，整 流橋缺相可能導致欠壓報警。對于小功率機器預充電回路接觸器有問題也有可能導致 欠壓報警。
4、開關電源損壞
這是眾多變頻器最常見的故障，通常是由于開關電源的負載發生短路造成的，丹佛斯 變頻器采用了新型脈寬集成控制器 uc2844 來調整開關電源的輸出，同時 uc2844 還帶 有電流檢測，電壓反饋等功能，當發生無顯示，控制端子無電壓， dc12v,24v 風扇不運 轉等現象時我們首先應該考慮是否開關電源損壞了。
5： 丹弗斯 VLT2800 報 ERR12 故障 LM6132 1-7 腳電壓輸出應該為 2V 故障時 1V 電 阻 3902 壞在板子上量出來應該是 3.5K 有并聯阻止相差不大，拆下來量變為 10 多 M， 3902 和 2204 并聯從小板上 431 1 腳基準輸出下來的。還有 1-7 腳輸出 1V 時報
ERR12 輸出 0V 時也會報 ERR37通訊故障作為保護和電壓檢測一樣遠遠超過基準電壓 也會報 ERR37。
6：VLT2800 面板顯示 ERR16：短路故障，多為模塊損壞。
7：VLT2800 面板顯示 ERR14:接地故障 ,丹佛斯 2800 輸出沒有電流互感器所以過流， 短路，接地故障均是驅動電路異常，報
err14, 模塊周邊銅箔易腐蝕斷掉。
