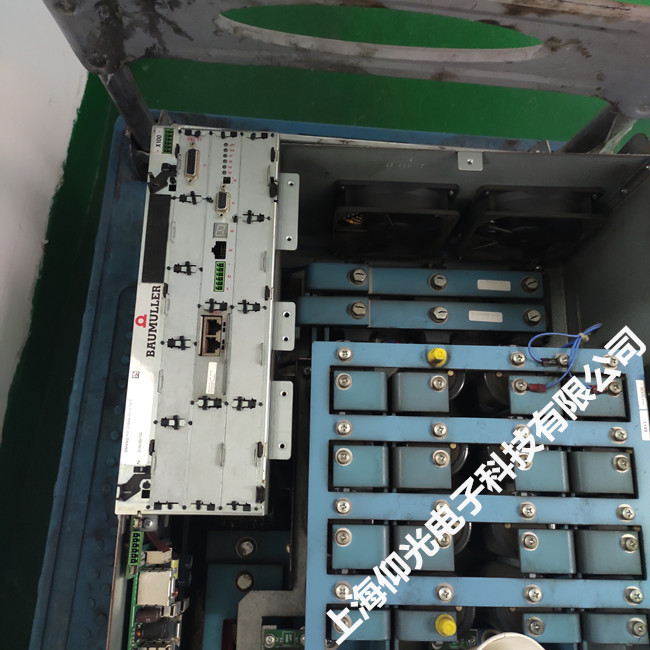

包米勒 bm4400驅動器故障報警P214
注：1.以下適合鮑米勒Baumuller bm4400、bm4600、bm4700系列驅動器。
P214
速度控制器故障：
208=堵轉
209=編碼器1被參數化為電機控制的編碼器，但評估未被激活。 如果錯誤定位在一個非活動數據記錄中，則也會發生此錯誤
210=編碼器2被參數化為電機控制的編碼器，但評估未被激活。 如果錯誤定位在一個非活動數據記錄中，則也會發生此錯誤
211=超速開環
212-223=保留
P215
自由控制部分故障：
224-234=保留
235=扭矩耦合：主控中的一般錯誤
236=扭矩耦合：從站的運行模式不是速度控制
237 =C配置錯誤反應返回無效
238=返回運動目的地沒有被重新定位
239=應用程序錯誤（由P0302位1啟用）
P216
CAN同步控制故障：
240-245=保留
246=無效的DIP開關設置
247-255=保留
P0233
錯誤電源單元 - 串行接口P0233（與電源單元通信錯誤）
6=數據溢出
7=位幀錯誤
8=命令狀態無效
9=奇偶校驗錯誤
10=校驗和錯誤
11=未知的錯誤代碼
12=數據編號錯誤
13=無效的論點
14=數據字段被寫保護
15=訪問代碼無效
16=數據字段的大小不可更改錯誤
17=數據字段外的字地址錯誤
18=數據字段不存在
36=錯誤的數據校驗和
37=沒有反應
66=響應無效
P0234
P0235
二個編碼器最多可連接到b maXX 4400。 因此，最大誤差可以出現在功能模塊1和功能模塊2中。“設備部件”列中的術語“編碼器1”或“編碼器2”代表五種當前存在的編碼器模塊類型之一。錯誤編碼器1 - 串行接口P0234。錯誤編碼器2 - 串行接口P0235（編碼器1 /編碼器2中的HIPERFACE規范后的通信錯誤）
1=超出規格的模擬信號。檢查編碼器電纜以及編碼器是否已正確連接
2=內角偏移誤差
3=數據字段分區表已損壞
4=模擬限值不可用
5=內部I2C總線無法運行
6=內部校驗和錯誤
7=內部看門狗錯誤
8=計數器溢出
9=奇偶校驗錯誤
10=校驗和錯誤
11=未知的錯誤代碼
12=數據編號錯誤
13=無效的ent參數
14=數據字段被寫保護
15=訪問代碼無效
16=數據字段的大小不可更改
17=數據字段之外的字地址
18=數據字段不存在
19-27=保留
28=絕對監控模擬信號。檢查編碼器電纜以及編碼器是否已正確連接
29=關鍵的傳輸電流
30=編碼器溫度至關重要
31=轉速太高 - 沒有形成可能的定位
32=位置單圈不可靠
33-35=多圈位置錯誤
36=無效的功率單元數據校驗和
37=編碼器無響應
38=編碼器地址未知
39=讀取絕對角度位置時出錯
40=接收數據的校驗和無效
41=編碼器類型未知
42-63=保留
64=HIPERFACE編碼器無響應
65=EnDat編碼器無響應
66=對編碼器命令無用的響應
67=編碼器類型不適用
68-79=保留
80=CRC確定了一個錯誤
81=命令無效
82=響應電報出錯
83=報警位已設置
84=內存被占用
85=數據校驗和不正確
86=電機數據長度和/或編碼器和控制器固件的數據版本不相同
87=沒有EnDat接口
88=超過可評估的傳輸格式
89=超過可評估的測量步長
90=信號周期長度<測量步長錯誤）
91=EnDat 2.2：初始化主模塊時出錯
92=EnDat 2.2：測量信號傳播時間的超時
93=EnDat 2.2：錯誤 - 關閉傳播時間補償
94=EnDat 2.2：編碼器類型不支持EnDat2.2（引言集，電源，時鐘頻率）
95=EnDat 2.2：未設置RM位，未參考編碼器絕對位置
96=錯誤照明
97=誤差信號幅度
98=錯誤位置值
99=錯誤過電壓
100=欠壓錯誤
101=錯誤過流
102=電池錯誤
103-111=保留
112=多次請求期間檢測到位置錯誤
113=附加信息觸發的錯誤1
114=附加信息觸發的錯誤2
115=附加信息觸發的錯誤3
116=附加信息觸發的錯誤4
117=附加信息觸發的錯誤5
118=附加信息觸發的錯誤6
119=附加信息觸發的錯誤7
