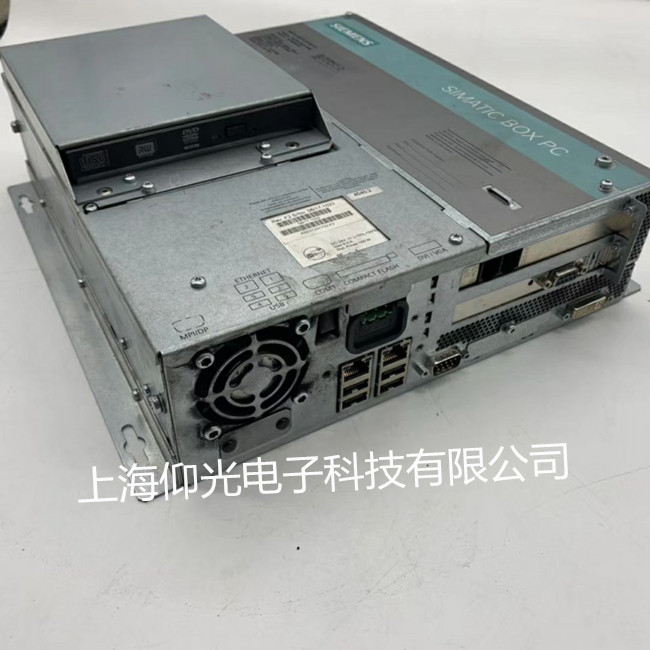

西門子工控機開機沒有反應維修方法如下:
故障現象
通電開機無反應,不啟動
維修分析
①開關電源提供24V直流電源
②DC→DC模塊將24V電壓轉換為12V供給主板工作(測量其輸出電壓端無12V電壓輸出,暫時判定故障點)
③因DC-DC無法提供主板啟動電源,使用直流電源輸出12V電壓供給主板,主板能夠正常啟動,但無畫面顯示
④而顯示屏供電是靠高壓板驅動的,測量發現高壓板有輸入電壓,沒有輸出,故高壓板損壞(排查保險斷路)
⑤臨時供電12V點亮顯示屏并進入系統,但不能觸摸指令,因此觸摸屏亦損壞
⑥DC-DC檢查發現保險燒了,預估功率元件損壞,進一步測量MOS管R422壞,更換R422測量二極阻值(4個MOS管,其中1個異常,再次排查與之對應的0貼片電阻斷路)
6FC5210-0DF02-0AA0西門子工控機內部溫度過高。在需長時間高溫運行的環境中,計算機各元件極易發生老化、硬盤故障的頻率也較之升高。這就需要工廠的數控切割機操作人員,密切關注機箱溫度,盡量使工控機的溫度保持在10--30攝氏度之間,過高、過低的溫度都不適宜硬盤的保護,如果機箱溫度達到30攝氏度,內部硬盤的溫度會達到40度或更高。我們可以簡單改造一下自己的工控機,以達到降低環境溫度的作用。
(1)、更換大功率CPU、硬盤風扇(硬盤風扇要注意固定,不宜安裝在硬盤固件架上,以防因風扇轉動帶來硬盤震動)加快散熱。
(2)、在機箱內部加裝向機箱外抽風的風扇,增加空氣對流;
(3)、在放置工控機的機柜上,安裝小型軸流風機;
(4)、在控制室加裝空調,以降低空間溫度。
西門子工控機開機后聽見主板自檢聲但顯示器上沒有任何顯示:
1、檢查顯示器是否與主機連接正常
2、另外插一塊顯示卡查看是否能正常顯示
3、清除CMOS(可能設置有錯誤)或者更換BIOS
4、 更換CPU板(主板集成顯卡)或顯示器
